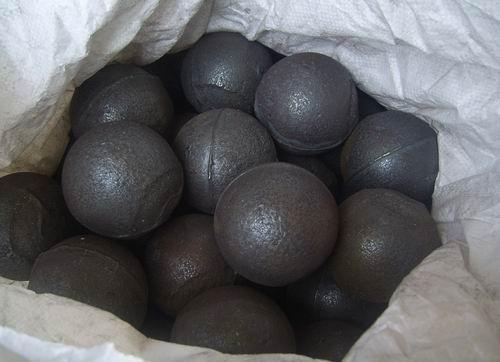

鑄造鋼球可以分為三個(gè)類(lèi)別包括高鉻球、中鉻球和低鉻球。

1、高鉻球質(zhì)量指標(biāo)

      高鉻球的含鉻量是大于等于10.0%。含碳量在1.80%和3.20%之間。根據(jù)國(guó)家標(biāo)準(zhǔn),高鉻球硬度必須不小于58hrc,沖擊值應(yīng)大于等于3.0j/cm2。若達(dá)此硬度高鉻球必須用高溫淬火和回火處理。目前國(guó)內(nèi)高鉻球淬火有兩種方法包括油淬火和風(fēng)力淬火。如果高鉻球測(cè)試硬度低于54HRC，就意味著它沒(méi)有經(jīng)過(guò)淬火處理。

 2、中鉻球質(zhì)量指標(biāo)

      中鉻球規(guī)定含鉻量范圍從3.0%到7.0%,含碳量在1.80%和3.20%之間。它的沖擊值應(yīng)不小于2.0j/cm2。國(guó)家標(biāo)準(zhǔn)要求中鉻球硬度應(yīng)該大于等于47hrc。為確保質(zhì)量,中鉻球應(yīng)經(jīng)高溫回火處理消除鑄造應(yīng)力。

      如果鋼球的表面呈黑紅色,證明鋼球經(jīng)過(guò)高溫回火處理了。如果鋼鐵球表面仍然帶有金屬本色,我們可以判斷鋼球沒(méi)有經(jīng)過(guò)高溫回火處理。

 3、低鉻球質(zhì)量指標(biāo)

      一般來(lái)說(shuō),低鉻球含鉻量為0.5%到2.5%,含碳量從1.80%到3.20%。因此,根據(jù)國(guó)家標(biāo)準(zhǔn),低鉻球硬度應(yīng)該不小于45hrc，沖擊值應(yīng)該不小于1.5j/cm2。低鉻球也需要高溫度回火處理來(lái)保證質(zhì)量。這種處理可以消除鑄造應(yīng)力。如果鋼球的表面呈深紅色,表明經(jīng)過(guò)了高溫回火處理。如果表面仍然呈金屬本色,表明鋼球沒(méi)經(jīng)過(guò)高溫回火。

      鑄造鋼球通常是用于大規(guī)模開(kāi)礦的各種水泥廠、化工廠、發(fā)電廠、石英砂廠、硅砂廠等。
